Zaciski i osprzęt linowy
Zaciski
Z1061, Z1061Z, Z1061Cu ● Zacisk przebijający izolację AL 16-120 dwustronny jednośrubowy
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie
- UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruba imbusowa w kl.8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej,cynkowane ogniowo.
- Styki zacisków wypełnione są pastą stykową.
ZASTOSOWANIE:
Stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXS(n)
do przekroju od 16 do 120 mm².
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z1061 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
|
Z1061Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z1061Cu |
1,5-120 Al-Cu |
1,5-95 Al-Cu |
100 |
22 Nm |
0,076 |

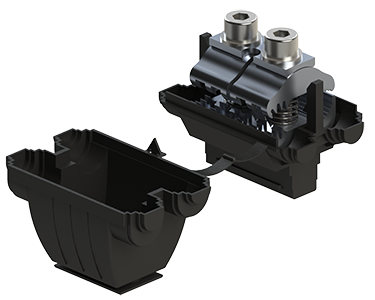

Z206, Z206Z, Z4, Z4Z ● Zacisk przebijający izolację AL 16-120 jednostronny
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
- Styki zacisków wypełnione są pastą stykową.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruby imbusowe w kl. 8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej, cynkowane ogniowo.
ZASTOSOWANIE:
Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu AsXS i AsXS(n) do przekroju od 16 do 120 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane.
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z206 |
16-120 AL |
16-95 AL |
100 |
12,1 |
0,14 |
|
Z206Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
zacisk jest wyposażony w nakrętkę zrywalną
|
Z4 |
możliwość łączenia z ogranicznikiem przepięć |
|
Z4Z |
możliwość łączenia z ogranicznikiem przepięć |
zacisk jest wyposażony w śrubę zrywalną M12
Z2061, Z2061Z, Z3, Z3Z ● Zacisk przebijający izolację AL 16-120 jednostronny
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie
- UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruby imbusowe w kl. 8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej,cynkowane ogniowo.
- Styki zacisków wypełnione są pastą stykową.
ZASTOSOWANIE:
Stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXS(n) do przekroju od 16 do 120 mm².
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z2061 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
|
Z2061Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
zacisk jest wyposażony w nakrętkę zrywalną
|
Z3 |
możliwość łączenia z ogranicznikiem przepięć |
|
Z3Z |
możliwość łączenia z ogranicznikiem przepięć |
zacisk jest wyposażony w śrubę zrywalną M12

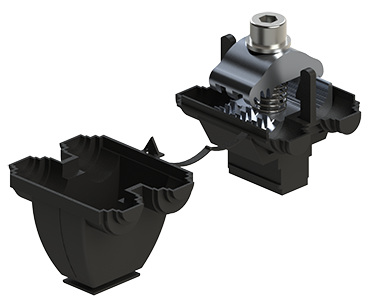

Z106, Z106Z, Z106Cu ● Zacisk przebijający izolację AL 16-120 jednostronny
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie
- UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruba imbusowa w kl.8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej,cynkowane ogniowo.
- Styki zacisków wypełnione są pastą stykową
ZASTOSOWANIE:
Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu ASXS i AsXS(n) do przekroju od 16 do 120 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane.
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z106 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
|
Z106Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z106Cu |
1,5-120 Al-Cu |
1,5-95 Al-Cu |
100 |
22 Nm |
0,076 |
Z208Z, Z2081Z, Z2082Z ● Zaciski przebijające izolację serii Z208…Z wyposażone w śrubę zrywalną
BUDOWA:
- Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie
- UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda.
- Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową.
- Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe). Nakrętki dociskowe wykonane z aluminium. Aby zapobiec przypadkowemu dokręceniu obydwu nakrętek jednocześnie, zastosowano separujący oring.
- Zacisk Z208Z: jednostronnie przebijający izolację, 16-95 / 1,5-50 mm2.
- Zacisk Z2081Z: dwustronnie przebijający izolację, 16-120 / 16-120 mm2.
- Zacisk Z2082Z: dwustronnie przebijający izolację, 16-95 / 1,5-50 mm2.
ZASTOSOWANIE:
Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm2.
CHARAKTERYSTYKA ZACISKÓW:
Zaciski serii Z208…Z to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązania pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w uczu czołowym. Zaciski posiadają dodatkową nakrętkę tzw. zrywalną – po dokręceniu z odpowiednią siłą (14 Nm lub 18 Nm) zacisk przebija izolację a nakrętka ulega zerwaniu. W przypadku potrzeby ponownego użycia zacisku istnieje możliwość odkręcenia lub dokręcenia zacisku przy pomocy atestowanego klucza dynamometrycznego.
ZALETY:
- Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci.
- Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową.
- Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków.
- Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 1,5 do 50 -120mm2.
- Krótki termin realizacji zamówienia oraz konkurencyjne ceny.
- Zaciski posiadają śrubę zrywalną dzięki której do mocowania nie potrzeba stosować atestowanych kluczy dynamometrycznych.
- Pomimo zastosowania śruby zrywalnej M12 zaciski można stosować wielokrotnie.
|
Numer katalogowy |
Budowa |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z208Z |
jednostronny |
Al-Cu 16-95 |
AL-Cu 1,5-50 |
100 |
14 Nm |
0,132 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Z2081Z |
dwustronny |
Al-Cu 16-120 |
AL-Cu 16-120 |
100 |
18 Nm |
0,132 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Z2082Z |
dwustronny |
Al-Cu 16-95 |
AL-Cu 1,5-50 |
100 |
14 Nm |
0,132 |
zacisk jest wyposażony w śrubę zrywalną M12
