Uchwyty do przewodów i przyłączy nn

Uchwyty końcowe

Z101 ● Uchwyt końcowy przyłącza 2×16-35

BUDOWA:

Uchwyt końcowy przyłącza 2×16-35 składa się z następujących elementów:

Zaczep – stal cynkowana ogniowo.
Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 7 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opakowanie szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z101	2x(16-35)	22 Nm	100	7 kN	0,25

Z102 ● Uchwyt końcowy przyłącza 4×16-35

BUDOWA:

Uchwyt końcowy przyłącza 4×16-35 składa się z następujących elementów:

• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słup.w za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 14 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opakowanie szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z102	4x(16-35)	22 Nm	100	14 kN	0,27

Z4031 ● Uchwyt końcowy 2×25-35

BUDOWA:

• Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowanej ogniowo.
• Elementy podtrzymujące przewód wykonane są z nowej generacji tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Tworzywo jest odporne na warunki atmosferyczne i promieniowanie UV

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×25-35, dopuszczalne obciążenie 10 kn.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z4031	2x(25-35)	44 Nm	10 kN	0,74

Z403 ● Uchwyt końcowy 4×25-50
Z404 ● Uchwyt końcowy 4×70-120

BUDOWA:

• Elementy podtrzymujące przewód wykonane są z nowej generacji tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Elementy przytrzymujące przewód wykonane są z tworzywa sztucznego.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów
za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×25-50, dopuszczalne obciążenie 10 kN. Przekrój poprzeczny przewodu 4×70-120, dopuszczalne obciążenie 16 kn.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z403	4x(25-50)	44 Nm	10 kN	0,90
Z404	4x(70-120)	44 Nm	16 kN	1,28

Z201 ● Uchwyt końcowy przyłącza 2×16-35

Z201Z ● Uchwyt końcowy przyłącza 2×16-35

BUDOWA:

Uchwyt końcowy przyłącza 2×16-35 składa się z następujących elementów:
• Obejma – kształtownik aluminiowy ze specjalnego stopu – odporny na korozję.
• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×16-35, moment dokręcania 22 Nm dopuszczalne obciążenie 7,7 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z201	2x(16-35)	22 Nm	100	12 kN	0,16
Z201Z	2x(16-35)	22 Nm	100	12 kN	0,16

Z202 ● Uchwyt końcowy przyłącza 4×16-35

Z202Z ● Uchwyt końcowy przyłącza 4×16-35

BUDOWA:

Uchwyt końcowy przyłącza 4×16-35 składa się z następujących elementów:
• Obejma – kształtownik aluminiowy ze specjalnego stopu – odporny na korozję.
• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektro – energetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 12,2 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z202	4x(16-35)	22 Nm	100	23 kN	0,17
Z202Z	4x(16-35)	22 Nm	100	23 kN	0,17

ZD201 ● Uchwyt końcowy przyłącza 2×16-35

ZD201Z ● Uchwyt końcowy przyłącza 2×16-35

BUDOWA:

Uchwyt końcowy przyłącza 2×16-35 składa się z następujących elementów:
• Zaczep – stal nierdzewna.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany do zamocowania przewodów izolowanych w systemach elektro-energetycznych w linii napowietrznej AsXS(n). Mocowany do ścian budynków i słupów za pomocą standardowych haków.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
ZD201	2x(16-35)	22 Nm	100	23 kN	0,173
ZD201Z	2x(16-35)	22 Nm	100	23 kN	0,173

ZD202 ● Uchwyt końcowy przyłącza 4×16-35

ZD202Z ● Uchwyt końcowy przyłącza 4×16-35

BUDOWA:

Uchwyt końcowy przyłącza 4×16-35 składa się z następujących elementów:
• Zaczep – stal nierdzewna.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.
• Uchwyt jest wyposażony w nakrętkę zrywalną.

ZASTOSOWANIE:

Stosowany do zamocowania przewodów izolowanych w systemach elektro-energetycznych w linii napowietrznej AsXS(n). Mocowany do ścian budynków i słupów za pomocą standardowych haków.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
ZD202	4x(16-35)	22 Nm	100	23 kN	0,27
ZD202Z	4x(16-35)	22 Nm	100	23 kN	0,27

SPIN402 ● Uchwyt końcowy 2×25-35

SPIN402Z ● Uchwyt końcowy 2×25-35

BUDOWA:

• Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowane.
• Elementy podtrzymujące przewód wykonane są z nowej generacji tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne, które to umieszczono w obudowach wykonanych ze specjalnego, odpornego na korozję aluminium.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×25-35 dopuszczalne obciążenie 10,5 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
SPIN 402	2x(25-35)	44 Nm	10,5 kN	0,8
SPIN 402Z	2x(25-35)	44 Nm	10,5 kN	0,8

SPIN403, SPIN404 ● Uchwyt końcowy 4×70-120

SPIN403Z, SPIN404Z ● Uchwyt końcowy 4×70-120

BUDOWA:

• Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowane.
• Elementy podtrzymujące przewód wykonane są z nowej generacji tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne, które to umieszczono w obudowach wykonanych ze specjalnego, odpornego na korozję aluminium.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×70-120 lub 4×25-70.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
SPIN 403	4x(25-70)	44 Nm	44 kN	0,91
SPIN 403Z	4x(25-70)	44 Nm	44 kN	0,91
SPIN 404	4x(70-120)	44 Nm	72 kN	1,25
SPIN 404Z	4x(70-120)	44 Nm	72 kN	1,25

Uchwyty przelotowe / przelotowo-narożne

Z224 ● Uchwyt przelotowy uniwersalny 2×25-4×70

BUDOWA:

• Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXS(n) od 2x25mm² do 4x70mm².
• Uchwyt jest wyposażany nakrętkę zrywalną.
• Śruba dociskowa M8 – o odpowiedniej wytrzymałości ocynkowana ogniowo.
• Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 2×25-4×70 mm² na standardowych śrubach hakowych. Stosowany dla załomów 180°-150°.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z224	od 2×25 do 4×70	7 kN	0,31

Z224M ● Uchwyt przelotowy uniwersalny 2×25-4×120 Mocny

BUDOWA:

• Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXS(n) od 2x25mm² do 4x120mm².
• Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne.
• Śruba dociskowa M8 – o odpowiedniej wytrzymałości ocynkowana ogniowo.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 2×25-4×120 mm² na standardowych śrubach hakowych. Stosowany dla załomów 180°-120°.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z224M	od 2×25 do 4×120	24 kN	0,46

Z2050 ● Uchwyt przelotowy 2/4×16-120

BUDOWA:

• Zaczep wykonany jest z nowej generacji tworzywa sztucznego odpornego na promieniowanie UV i wpływy atmosferyczne. Dzięki specjalnym właściwościom
tworzywa oraz odpowiedniej konstrukcji uchwytu przelotowego charakteryzuje się on większą wytrzymałością od tradycyjnie stosowanych uchwytów wykonanych ze stali lub aluminium.
• Kabąk dociskowy wyposażony jest w nakrętkę zrywalną gwarantującą prawidłowy montaż po dokręceniu siłą 5 Nm.
• Otwór mocujący uchwyt przelotowy na śrubie hakowej wyposażony jest w tulejkę wzmacniającą wykonaną ze stali nierdzewnej.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych ASXS(n) o przekrojach 16-120 mm2 na standardowych śrubach hakowych. Stosowany dla załomów 180°-165°. Dla przewodów 2/4×16-70, dla przewodów 4×95, 4×120 odcinki proste.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z2050	2/4×16-120	12 kN	0,19

Z224P ● Uchwyt przelotowy uniwersalny 2×25-4×120 (przyścienny)

BUDOWA:

• Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXS(n) od 2x25mm² do 4×120 mm².
• Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne.
• Śruba dociskowa M8 – o odpowiedniej wytrzymałości ocynkowana ogniowo.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 2×25-4×120 mm² na powierzchniach płaskich za pomocą kołków rozporowych.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z224P	od 2×25 do 4×120	1,5 kN	0,35

Z226 ● Uchwyt przelotowo-narożny SPIN 320

BUDOWA:

• Korpus – stal cynkowana ogniowo.
• Wkładki gumowe oraz rolki montażowe z tworzywa sztucznego odpornego na promieniowanie UV.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 16-120 mm² w linii prostej lub pod kątem od 0º do 90º na standardowych śrubach hakowych. Najczęściej stosowany na słupach narożnych, w miejscach gdzie przewód zmienia kierunek drogi.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z226	4×95+2×35 , 4×120	60 kN	1

Uchwyty słupa wirowanego z hakiem

S504, S50, S50/263, S506, S502, S502/263 ● Uchwyt słupa wirowanego z hakiem M16 | M20

BUDOWA:

• Pręt stalowy S235: podkładki kwadratowe, nakrętka M16 lub M20.
• Cynkowane ogniowo.
• Gwinty na śrubach hakowych są walcowane.

ZASTOSOWANIE:

Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach E i ŻN, na ścianach budynków itp.

Numer katalogowy	Nazwa	Ø obejmy (od – do)	Waga kg/szt.
S504	Uchwyt słupa wirowanego z hakiem M16	155-190 mm	1,25
S50	Uchwyt słupa wirowanego z hakiem M16	200-240 mm	1,44
S50/263	Uchwyt słupa wirowanego z hakiem M16	263 mm	1,77
S506	Uchwyt słupa wirowanego z hakiem M20	155-190 mm	1,53
S502	Uchwyt słupa wirowanego z hakiem M20	200-240 mm	1,65
S502/263	Uchwyt słupa wirowanego z hakiem M20	263 mm	2,18

S505, S501, S501/263, S507, S503, S503/263 ● Uchwyt słupa wirowanego narożny M16 | M20

ZASTOSOWANIE:

Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach wirowanych nie posiadających otworów.
Najczęściej znajduje zastosowanie w przypadku wykonywania dwóch lub więcej odgałęzień z jednego słupa.

Numer katalogowy	Nazwa	Ø obejmy (od – do)	Waga kg/szt.
S505	Uchwyt słupa wirowanego – narożny z hakiem 2xM16	155-190 mm	1,64
S501	Uchwyt słupa wirowanego – narożny z hakiem 2xM16	200-240 mm	1,76
S501/263	Uchwyt słupa wirowanego – narożny z hakiem 2xM16	263 mm	2,10
S507	Uchwyt słupa wirowanego – narożny z hakiem 2xM20	155-190 mm	2,08
S503	Uchwyt słupa wirowanego – narożny z hakiem 2xM20	200-240 mm	2,15
S503/263	Uchwyt słupa wirowanego – narożny z hakiem 2xM20	263 mm	2,55

Numer katalogowy	Nazwa	Ø obejmy (od – do)	Waga kg/szt.
S505/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM16	155-190 mm	1,95
S501/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM16	200-240 mm	2,00
S501/263/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM16	263 mm	2,35
S507/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM20	155-190 mm	2,63
S503/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM20	200-240 mm	2,70
S503/263/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM20	263 mm	3,10

Sztyce i uchwyty sztycy

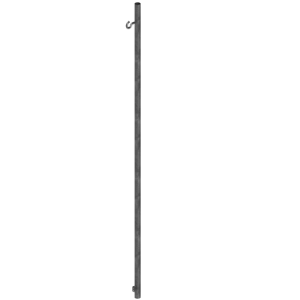

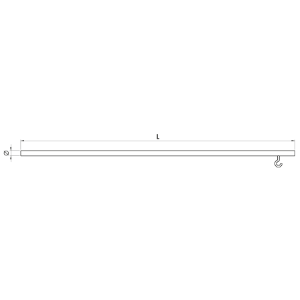

WRP ● Sztyca do przyłączy NN

Numer katalogowy	Nazwa	Waga kg/szt.
WRP-1/2/50	Sztyca WRP-1 Hak M16 2m Ø50	6,80
WRP-1/2,5/50	Sztyca WRP-1 Hak M16 2,5m Ø50	8,10
WRP-1/3/50	Sztyca WRP-1 Hak M16 2,5m Ø50	10,40
WRP1/4/50	Sztyca WRP-1 Hak M16 4m Ø50	10,10
WRP-2/2/60	Sztyca WRP-2 Hak M16 2m Ø60	8,90
WRP-2/2,5/60	Sztyca WRP-2,5 Hak M16 2m Ø60	9,50
WRP-2/3/60	Sztyca WRP-2 Hak M16 3m Ø60	12,70
WRP-2/4/60	Sztyca WRP-2 Hak M16 4m Ø60	16,50

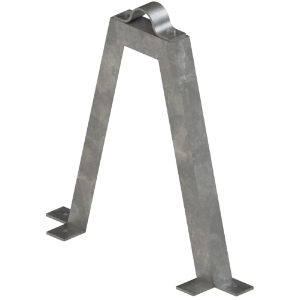

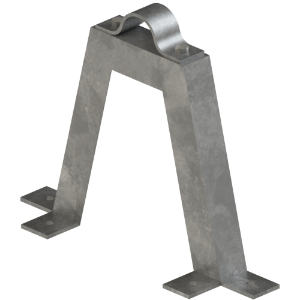

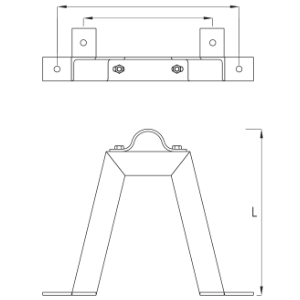

UR-1/300 ● Uchwyt sztycy

Numer katalogowy	Nazwa	Waga kg/szt.
UR-1/200	Uchwyt sztycy UR-1 L-200	3,10
UR-1/300	Uchwyt sztycy UR-1 L-300	3,90
UR-1/400	Uchwyt sztycy UR-1 L-400	4,70
UR-1/500	Uchwyt sztycy UR-1 L-500	5,40
UR-1/700	Uchwyt sztycy UR-1 L-700	7,00
UR-1/800	Uchwyt sztycy UR-1 L-800	8,01
UR-1/1000	Uchwyt sztycy UR-1 L-1000	9,70

Uchwyty kabla

PZI-2 ● Poprzecznik zamocowania przewodów izolowanych

BUDOWA:

• Poprzecznik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2-torowej na żerdzi wirowanej typu E. Stosowany w komplecie z 2 szt. śrub hakowych M20x120 i 2 szt. uchwytów typu SPIN.

UWAGA:

Do mocowania dodatkowo wymagane:
– 1x obejma OB-31 (dla PZi-2),
– 1x obejma OB-34 (dla PZi-2/263).

Numer katalogowy	Nazwa	Ø obejmy (od – do)
PZI-2	Poprzecznik zamocowania przewodów izolowanych	200-240 mm
PZI-2/263	Poprzecznik zamocowania przewodów izolowanych	263 mm

PZI-3 ● Poprzecznik zamocowania przewodów izolowanych

BUDOWA:

• Poprzecznik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2 – torowej oraz uchwytu przelotowego dla przewodu izolowanego na żerdzi wirowanej typu E. Stosowany w komplecie z 2 szt. śrub hakowych M20x120, 2 szt. uchwytów typu SPIN, 1 szt. uchwytu przelotowego i haka oczkowego.

UWAGA:

Do mocowania dodatkowo wymagane:
– 1x obejma O3/A + 2x śruba M16x240 (dla PZi-3),
– 1x obejma OB-34 (dla PZi-3/263).

Numer katalogowy	Nazwa	Ø obejmy (od – do)
PZI-3	Poprzecznik zamocowania przewodów izolowanych	200-240 mm
PZI-3/263	Poprzecznik zamocowania przewodów izolowanych	263 mm

PZI-1 ● Poprzecznik zamocowania przewodów izolowanych

BUDOWA:

• Poprzecznik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2-torowej na żerdzi typu ŻN. Stosowany w komplecie z 2 szt. śrub hakowych M20x120, 2szt. nakrętek z uchem M20 i 4 szt. uchwytów typu SPIN.

Numer katalogowy	Nazwa
PZI-1	Poprzecznik zamocowania przewodów izolowanych

WZI-2 ● Wysięgnik zamocowania przewodów izolowanych

BUDOWA:

• Wysięgnik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2-torowej na żerdzi wirowanej typu E.
Stosowany w komplecie z 2 szt. śrub hakowych M20x160, 2szt. nakrętek z uchem M20 i 4 szt. uchwytów typu SPIN.

Numer katalogowy	Nazwa	Ø obejmy (od – do)
WZI-2	Wysięgnik zamocowania przewodów izolowanych	200-240 mm
WZI-2/263	Wysięgnik zamocowania przewodów izolowanych	263 mm

Uchwyty hakowe z płytą na sztycę

UHP12, UHP16 ● Uchwyt hakowy z podstawą

BUDOWA:

• Pręt stalowy – S235
• Blacha stalowa – S235

ZASTOSOWANIE:

Służy do zawieszania uchwytów odciągowych na powierzchniach płaskich np. ścianach budynków. Dystans w uchwytach występuje w zakresie do 70m.

Numer katalogowy	Nazwa	Fx kN	Fy kN	Waga kg/szt.
UHP12	Uchwyt hakowy z podstawą M12	4,5	2,1	0,55
UHP16	Uchwyt hakowy z podstawą M16	7,5	3,5	0,70

UHS12, UHS12(2),UHS16, UHS16(2) ● Uchwyt hakowy na sztycę

BUDOWA:

• Pręt stalowy – S235
• Płaskownik stalowy – S235
• Nakrętka

ZASTOSOWANIE:

Służy do zawieszania uchwytów odciągowych na sztycach budynków.

Numer katalogowy	Nazwa	Fx kN	Fy kN	Waga kg/szt.
UHS12	Uchwyt hakowy na sztycę M12	4,2	1,8	0,75
UHS16	Uchwyt hakowy na sztycę M16	7,5	3,5	0,80
UHS12(2)	Uchwyt hakowy na sztycę 2” M12	4,2	1,8	0,63
UHS16(2)	Uchwyt hakowy na sztycę 2” M16	7,5	3,5	0,91

WRP-1, WRP-2 ● Sztyca do przyłączy NN

Numer katalogowy	Nazwa	Waga kg/szt.
WRP-1/2/50	Sztyca WRP-1 Hak M16 2m Ø50	6,80
WRP-1/2,5/50	Sztyca WRP-1 Hak M16 2,5m Ø50	8,10
WRP-1/3/50	Sztyca WRP-1 Hak M16 3m Ø50	10,40
WRP1/4/50	Sztyca WRP-1 Hak M16 4m Ø50	10,10
WRP-2/2/60	Sztyca WRP-2 Hak M16 2m Ø60	8,90
WRP-2/2,5/60	Sztyca WRP-2,5 Hak M16 2m Ø60	9,50
WRP-2/3/60	Sztyca WRP-2 Hak M16 3m Ø60	12,70
WRP-2/4/60	Sztyca WRP-2 Hak M16 4m Ø60	16,50

UR-1/200,UR-1/300,UR-1/400,UR-1/500,UR-1/700,UR-1/800,UR-1/100 ● Uchwyt do sztycy

Numer katalogowy	Nazwa	Waga kg/szt.
UR-1/200	Uchwyt sztycy UR-1 L-200	3,10
UR-1/300	Uchwyt sztycy UR-1 L-300	3,90
UR-1/400	Uchwyt sztycy UR-1 L-400	4,70
UR-1/500	Uchwyt sztycy UR-1 L-500	5,40
UR-1/700	Uchwyt sztycy UR-1 L-700	7,00
UR-1/800	Uchwyt sztycy UR-1 L-800	8,01
UR-1/1000	Uchwyt sztycy UR-1 L-1000	9,70
