Osprzęt instalacji odgromowej – uchwyty

OSPRZĘT INSTALACJI ODGROMOWEJ

Uchwyty

Kompletna linia rozwiązań montażowych dla niskiego napięcia: od uchwytów końcowych i przelotowych, przez haki i dystanse, po systemy do słupów wirowanych. Trwałość, bezpieczeństwo, zgodność z normami.

A

B

C

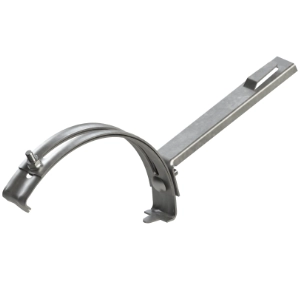

G102, G103 ● Uchwyt gąsiorowy uniwersalny

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na szczytach dachów mocowany do gąsiora poprzez skręcenie.

Numer katalogowy

Nazwa

Waga (kg)

G102

Uchwyt gąsiorowy uniwersalny

0,202

G103

Uchwyt gąsiorowy DEHN

0,142

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

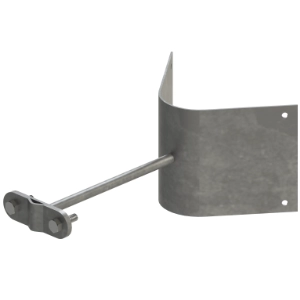

G104 ● Uchwyt uniwersalny szczytowy

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na szczytach budynków.

Numer katalogowy

Nazwa

Waga (kg)

G104

Uchwyt uniwersalny szczytowy

0,349

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

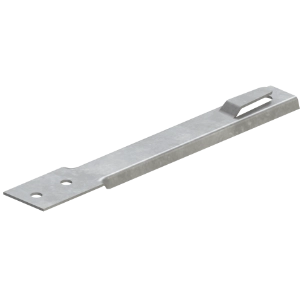

G20 ● Uchwyt odgromowy prosty

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na dachach do powierzchni pionowej.

Numer katalogowy

Nazwa

Waga (kg)

G20

Uchwyt odgromowy prosty L-150

0,084

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

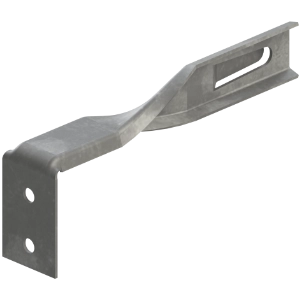

G201 ● Uchwyt odgromowy kątowy skręcony

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na dachach do płaszczyzny poziomej.

Numer katalogowy

Nazwa

Waga (kg)

G201

Uchwyt odgromowy kątowy skręcony L-150

0,073

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

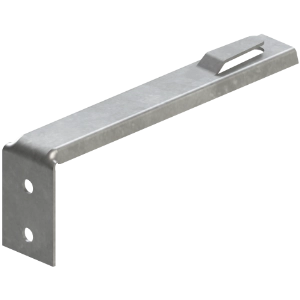

G202 ● Uchwyt odgromowy kątowy

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na dachach do płaszczyzny poziomej.

Numer katalogowy

Nazwa

Waga (kg)

G202

Uchwyt odgromowy kątowy L-150

0,079

G2021

Uchwyt odgromowy kątowy L-200

0,090

G2022

Uchwyt odgromowy kątowy L-250

0,118

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

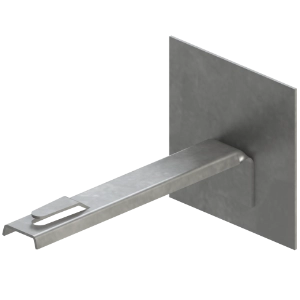

G203 ● Uchwyt odgromowy kątowy pod papę

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na stropo-dachach.

Numer katalogowy

Nazwa

Waga (kg)

G203

Uchwyt odgromowy kątowy pod papę L-150

0,168

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

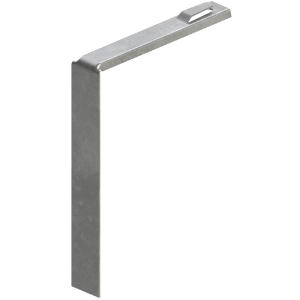

G204 ● Uchwyt odgromowy kątowy przedłużony

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na dachach płaskich lub krytych dachówką.

Numer katalogowy

Nazwa

Waga (kg)

G204

Uchwyt odgromowy kątowy przedłużony L-150

0,137

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

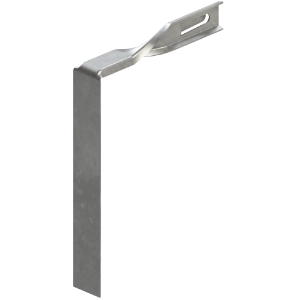

G205 ● Uchwyt odgromowy kątowy przedłużony skręcony

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na dachach płaskich lub krytych dachówką.

Numer katalogowy

Nazwa

Waga (kg)

G205

Uchwyt odgromowy kątowy przedłużony skręcony L-150

0,127

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

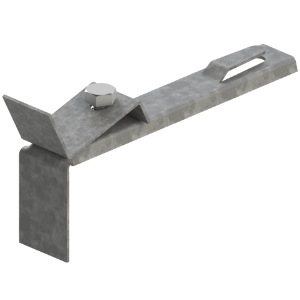

G206 ● Uchwyt odgromowy kątowy z zaciskiem śrubowym

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego bez konieczności wiercenia otworów.

Numer katalogowy

Nazwa

Waga (kg)

G206

Uchwyt odgromowy kątowy z zaciskiem śrubowym L-150

0,133

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

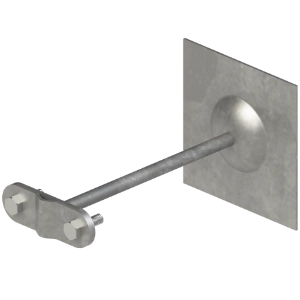

G306 ● Uchwyt uniwersalny pod papę

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na stropo-dachach. Na zamówienie wykonujemy uchwyty L-200, L-250, L-300.

Numer katalogowy

Nazwa

Waga (kg)

G306

Uchwyt uniwersalny pod papę L-150

0,240

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

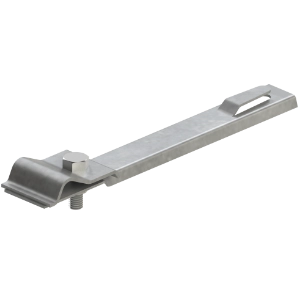

G207 ● Uchwyt odgromowy prosty na rynnę

G207

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na rynnach.

Numer katalogowy

Nazwa

Waga (kg)

G207

Uchwyt odgromowy prosty na rynnę L-150

0,122

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

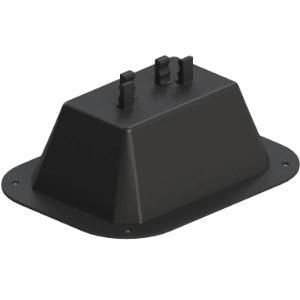

G3081 ● Uchwyt uniwersalny Dach-Bud

ZASTOSOWANIE:

Służy do mocowania drutu odgromowego na stropo-dachach. Możliwość montażu za pomocą wkrętów, kleju lub papy.

Numer katalogowy

Nazwa

Waga (kg)

G3081

Uchwyt uniwersalny Dach-Bud

0,056

MATERIAŁ:

tworzywo sztuczne odporne na promieniowanie UV oraz wpływy atmosferyczne.

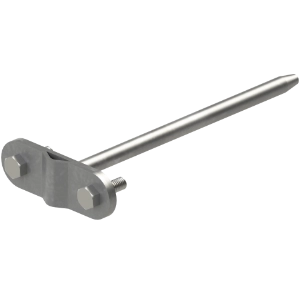

G30 ● Uchwyt uniwersalny wbijany

ZASTOSOWANIE:

Służy do łączenia drutu odgromowego lub bednarki na ścianach budynku.

Numer katalogowy

Nazwa

Waga (kg)

G30

Uchwyt uniwersalny wbijany L-150

0,125

G301

Uchwyt uniwersalny wbijany L-200

0,151

G302

Uchwyt uniwersalny wbijany L-250

0,164

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

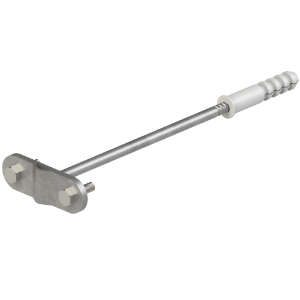

G303 ● Uchwyt uniwersalny wbijany z kołkiem rozporowym

ZASTOSOWANIE:

Służy do łączenia drutu odgromowego lub bednarki na ścianach budynku.

Numer katalogowy

Nazwa

Waga (kg)

G303

Uchwyt uniwersalny z kołkiem rozporowym L-150

0,118

G304

Uchwyt uniwersalny z kołkiem rozporowym L-200

0,134

G305

Uchwyt uniwersalny z kołkiem rozporowym L-250

0,145

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

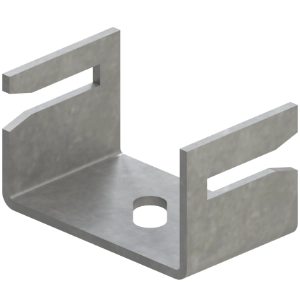

G9025 ● Uchwyt przyścienny do bednarki

ZASTOSOWANIE:

Służy do mocowania bednarki na ścianach budynku.

Numer katalogowy

Nazwa

Waga (kg)

G9025

Uchwyt przyścienny do bednarki 25×3, 25×4, 30×3, 30×4

0,043

G9025/50

Uchwyt przyścienny do bednarki 40×5, 50×4, 50×5

0,101

MATERIAŁ:

stal S235

ZABEZPIECZENIE:

ocynk ogniowy

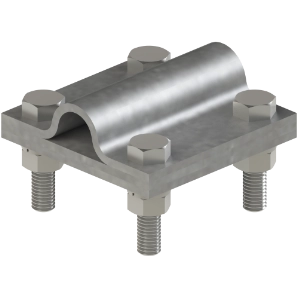

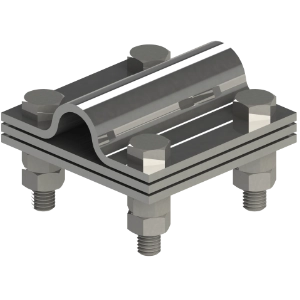

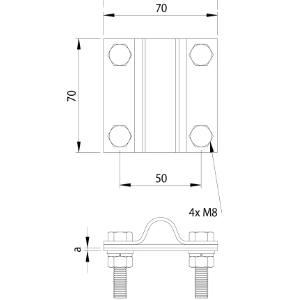

G9033 / G9043 / G9053 / G9033N / G9043N / G9053N● Uchwyt krzyżowy uziomowy UKU

ZASTOSOWANIE:

Uziemienie służy do uzyskiwania możliwie najniższej rezystancji, zapewnia odprowadzenie głównego ładunku wyładowania atmosferycznego oraz pozwala na okresowe badania kontrolne uziemienia.

BUDOWA:

System uziemienia firmy ALPAR składa się z:

  • G9031 / G9041 / G9051 – grot do uziomów
  • G9032 / G9042 / G9052 – uziom prętowy
  • G9032/G / G9042/G / G9052/G – uziom prętowy + grot
  • G9033 / G9043 / G9053 – uchwyt krzyżowy

Grot i uziom prętowy wykonany jest z pręta stalowego, standardowo o średnicy fi 16mm. W ofercie dostępne są również średnice fi 18 i fi 20mm. Uchwyt krzyżowy wykonany jest z płaskownika stalowego, odpowiednio profilowanego o grubości 3mm. Wszystkie elementy zabezpieczone są przed korozją poprzez cynkowanie zanurzeniowe (ogniowe) zgodnie z normą: PN-EN ISO 1461:2011P. Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe).

Numer katalogowy

Nazwa

Średnica pręta

Grubość blachy [a]

Waga (kg)

G9033

Uchwyt krzyżowy uziomowy UKU

Ø 16

3

0,465

G9033N

Uchwyt krzyżowy uziomowy UKU (stal nierdzewna)

Ø 16

2

0,335

G9043

Uchwyt krzyżowy uziomowy UKU

Ø 18

3

0,469

G9043N

Uchwyt krzyżowy uziomowy UKU (stal nierdzewna)

Ø 18

2

0,340

G9053

Uchwyt krzyżowy uziomowy UKU

Ø 20

3

0,455

G9053N

Uchwyt krzyżowy uziomowy UKU (stal nierdzewna)

Ø 20

2

0,341

MATERIAŁ:

stal S235 i/lub stal nierdzewna

ZABEZPIECZENIE:

ocynk ogniowy / stal kwasoodporna
