Ochrona przeciwnapięciowa NN

OSPRZĘT DO LINII NAPOWIETRZNYCH NN

Ochrona przeciwnapięciowa NN

xyz

Zaciski

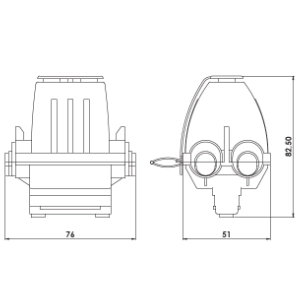

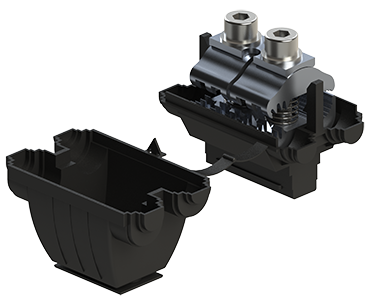

Z206, Z206Z, Z4, Z4Z ● Zacisk przebijający izolację AL-16-120 jednostronny

BUDOWA:

Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
Śruby imbusowe w kl. 8/8 – cynkowane ogniowo.
Sprężynki – wykonane ze stali sprężynowej, cynkowane ogniowo.
Styki zacisków wypełnione są pastą stykową.

ZASTOSOWANIE:

Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu AsXS i AsXS(n) do przekroju od 16 do 120 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane.

Numer katalogowy	Przewód główny	Przewód odgałęziający	Opak. szt.	Moment dokręcania	Waga kg/szt.
Z206	16-120 AL	16-95 AL	100	22 Nm	0,14
Z206Z	16-120 AL	16-95 AL	100	22 Nm	0,14

zacisk jest wyposażony w nakrętkę zrywalną

Z4	możliwość łączenia z ogranicznikiem przepięć
Z4Z	możliwość łączenia z ogranicznikiem przepięć

zacisk jest wyposażony w śrubę zrywalną M12

Z2061, Z2061Z, Z3, Z3Z ● Zacisk przebijający izolację AL 16-120 dwustronny

BUDOWA:

Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
Śruby imbusowe w kl. 8/8 – cynkowane ogniowo.
Sprężynki – wykonane ze stali sprężynowej, cynkowane ogniowo.
Styki zacisków wypełnione są pastą stykową.

ZASTOSOWANIE:

Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu AsXS i AsXS(n) do przekroju od 16 do 120 mm².

Numer katalogowy	Przewód główny	Przewód odgałęziający	Opak. szt.	Moment dokręcania	Waga kg/szt.
Z2061	16-120 AL	16-95 AL	100	22 Nm	0,14
Z2061Z	16-120 AL	16-95 AL	100	22 Nm	0,14

zacisk jest wyposażony w nakrętkę zrywalną

Z3	możliwość łączenia z ogranicznikiem przepięć
Z3Z	możliwość łączenia z ogranicznikiem przepięć

zacisk jest wyposażony w śrubę zrywalną M12

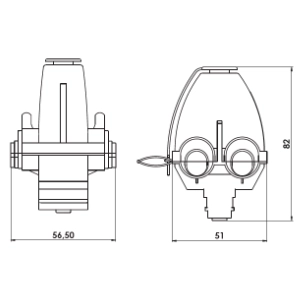

Z106, Z106Z, Z106Cu ● Zacisk przebijający izolację AL 16-120 jednostronny jednośrubowy

BUDOWA:

Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
Śruba imbusowa w kl. 8/8 – cynkowana ogniowo.
Sprężynki – wykonane ze stali sprężynowej, cynkowane ogniowo.
Styki zacisków wypełnione są pastą stykową.

ZASTOSOWANIE:

Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu ASXS i AsXS(n) do przekroju od 16 do 120 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane.

Numer katalogowy	Przewód główny	Przewód odgałęziający	Opak. szt.	Moment dokręcania	Waga kg/szt.
Z106	16-120 AL	16-95 AL	100	22 Nm	0,076
Z106Z	16-120 AL	16-95 AL	100	22 Nm	0,076

zacisk jest wyposażony w śrubę zrywalną M12

Z106Cu

1,5-120 Al-Cu

1,5-95 Al-Cu

100

22 Nm

0,076

Z1061, Z1061Z, Z1061Cu ● Zacisk przebijający izolację AL 16-120 jednostronny jednośrubowy

BUDOWA:

Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
Śruba imbusowa w kl.8/8 – cynkowane ogniowo.
Sprężynki – wykonane ze stali sprężynowej,cynkowane ogniowo.
Styki zacisków wypełnione są pastą stykową.

ZASTOSOWANIE:

Stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXS(n) do przekroju od 16 do 120 mm².

Numer katalogowy	Przewód główny	Przewód odgałęziający	Opak. szt.	Moment dokręcania	Waga kg/szt.
Z1061	16-120 AL	16-95 AL	100	22 Nm	0,076
Z1061Z	16-120 AL	16-95 AL	100	22 Nm	0,076

zacisk jest wyposażony w śrubę zrywalną M12

Z1061Cu

1,5-120 Al-Cu

1,5-95 Al-Cu

100

22 Nm

0,076

Z208, Z2081Z, Z2082Z ● Zacisk przebijający izolację AL 16-120 jednostronny jednośrubowy

BUDOWA:

Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda.
Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową.
Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe). Nakrętki dociskowe wykonane z aluminium. Aby zapobiec przypadkowemu dokręceniu obydwu nakrętek jednocześnie, zastosowano separujący oring.

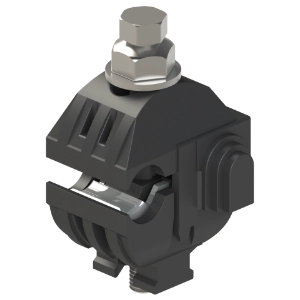

Zacisk Z208Z: jednostronnie przebijający izolację, 16-95 / 1,5-50 mm2.

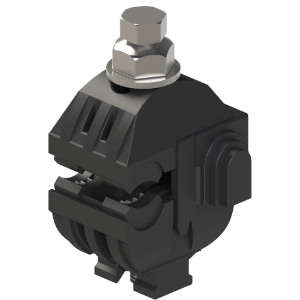

Zacisk Z2081Z: dwustronnie przebijający izolację, 16-120 / 16-120 mm2.

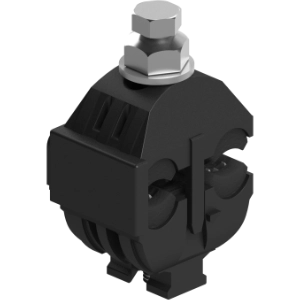

Zacisk Z2082Z: dwustronnie przebijający izolację, 16-95 / 1,5-50 mm2.

ZASTOSOWANIE:

Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm2.

CHARAKTERYSTYKA ZACISKÓW:

Zaciski serii Z208…Z to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązania pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w uczu czołowym. Zaciski posiadają dodatkową nakrętkę tzw. zrywalną – po dokręceniu z odpowiednią siłą (14 Nm lub 18 Nm) zacisk przebija izolację a nakrętka ulega zerwaniu. W przypadku potrzeby ponownego użycia zacisku istnieje możliwość odkręcenia lub dokręcenia zacisku przy pomocy atestowanego klucza dynamometrycznego.

ZALETY:

Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci.
Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową.
Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków.
Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 1,5 do 50 -120mm2.
Krótki termin realizacji zamówienia oraz konkurencyjne ceny.
Zaciski posiadają śrubę zrywalną dzięki której do mocowania nie potrzeba stosować atestowanych kluczy dynamometrycznych.
Pomimo zastosowania śruby zrywalnej M12 zaciski można stosować wielokrotnie.

Numer katalogowy	Budowa	Przewód główny	Przewód odgałęziający	Opak. szt.	Moment dokręcania	Waga kg/szt.
Z208Z	jednostronny	Al-Cu 16-95	AL-Cu 1,5-50	100	14 Nm	0,132

zacisk jest wyposażony w śrubę zrywalną M12

Z2081Z

dwustronny

Al-Cu 16-120

AL-Cu 16-120

100

18 Nm

0,132

zacisk jest wyposażony w śrubę zrywalną M12

Z2082Z

dwustronny

Al-Cu 16-95

AL-Cu 1,5-50

100

14Nm

0,132

zacisk jest wyposażony w śrubę zrywalną M12

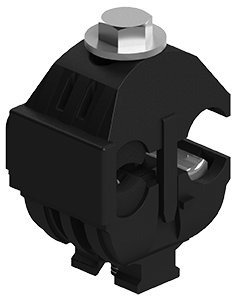

Z208, Z2081, Z2082 ● Zaciski przebijające izolację serii Z208…

BUDOWA:

Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda.
Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową.
Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe).
Zacisk Z208: jednostronnie przebijający izolację, 16-95 / 1,5-50 mm2.
Zacisk Z2081: dwustronnie przebijający izolację, 16-120 / 16-120 mm2.
Zacisk Z2082: dwustronnie przebijający izolację, 16-95 / 1,5-50 mm2.

ZASTOSOWANIE:

Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm2.

CHARAKTERYSTYKA ZACISKÓW:

Zaciski serii Z208… to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązania pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w kluczu czołowym.

ZALETY:

Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci.
Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową.
Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków.
Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 1,5 do 50 -120mm2.
Krótki termin realizacji zamówienia oraz konkurencyjne ceny.

Numer katalogowy	Budowa	Przewód główny	Przewód odgałęziający	Opak. szt.	Moment dokręcania	Waga kg/szt.
Z208	jednostronny	Al-Cu 16-95	AL-Cu 1,5-50	100	14 Nm	0,132
Z2081	dwustronny	Al-Cu 16-120	AL-Cu 16-120	100	18 Nm	0,132
Z2082	dwustronny	Al-Cu 16-95	AL-Cu 1,5-50	100	14 Nm	0,132
